Azure Monitoring

Azure 리소스 모니터링을 위해 다양한 방법이 존재

VM 의 CPU, Memory, Disk 등의 숫자형태로 표현가능한 로그는 플랫폼 메트릭 형태로 Azure Monitor 메트릭 데이터베이스에 저장이 되며 데이터를 직접 접근 할 수는 없음.

Log Analytics Workspace 를 생성하고 메트릭 데이터를 Log Analytics WS에 저장 하도록 구성하는 경우 Perf 테이블에 저장됨

VM 의 경우에는 Monitoring-Insights 설정으로 구성
다른 리소스(스토리지, NIC 등)는 Monitoring-Diagnostic Setting을 통해 메트릭을 Log Analytics WS에 저장하도록 구성 가능
Azure Monitor Agent 를 통해서 수집되는 로그 또한 Log Analytics Workspace 로 저장

Azure Monitor Workspace 에는 현재(2024년 7월)기준 Prometheus 메트릭만 저장

플랫폼 메트릭

Azure 리소스의 메트릭 로그는 타임스탬프 분석에 최적화된 시계열 데이터베이스에 저장됨. 시간에 따른 추세 분석에 용이함. VM 의 경우 Host 메트릭 항목과 Guest 메트릭 항목은 종류가 다름.

활동 로그

특정 리소스가 생성되거나 변경 등에 대한 활동이 발생된 경우 기록되는 로그이며 모든 Azure 리소스는 기본 저장. Azure Resource Manager 의 endpoint 는 https://management.azure.com/~ 이고 Azure Portal 이든, Azure CLI 이든 리소스 관리 활동이 발생 된 경우 활동 로그를 기록 함. 리소스 변경이 발생된 경우 발생 시킨 주체(사용자)를 반드시 기록.

리소스 진단 로그

리소스 마다 저장되는 진단로그 항목은 다르며 로깅을 남기고 싶은 항목에 대해 구성 가능 VM 의 경우 진단로그가 VM insights 로 대체되었고, 다른 리소스와 같이 진단로그 추가 설정을 위해서는 활동로그의 Export Activity Logs 메뉴에서 설정 가능.

(Blob 스토리지의 진단 로그 설정 예시)

로그 분석을 위한 Log Analytics Workspace

리소스의 로그를 저장하기 위해서 Log Analytics Workspace 내의 Table 에 저장이 됩니다.

각 로그의 테이블은 기본값으로 30일동안 저장이 되며 최대 2년, 보관 12년 까지 가능합니다.

Log Analytics Workspace 의 Logs 에서 쿼리를 선택하고 필요한 쿼리 예제를 참조하여 쿼리를 실행할 수 있습니다. New alert rule을 이용하여 작성된 쿼리 기반으로 최소 1분 주기로 쿼리를 실행하여 알람 발송을 보낼 수 있습니다.

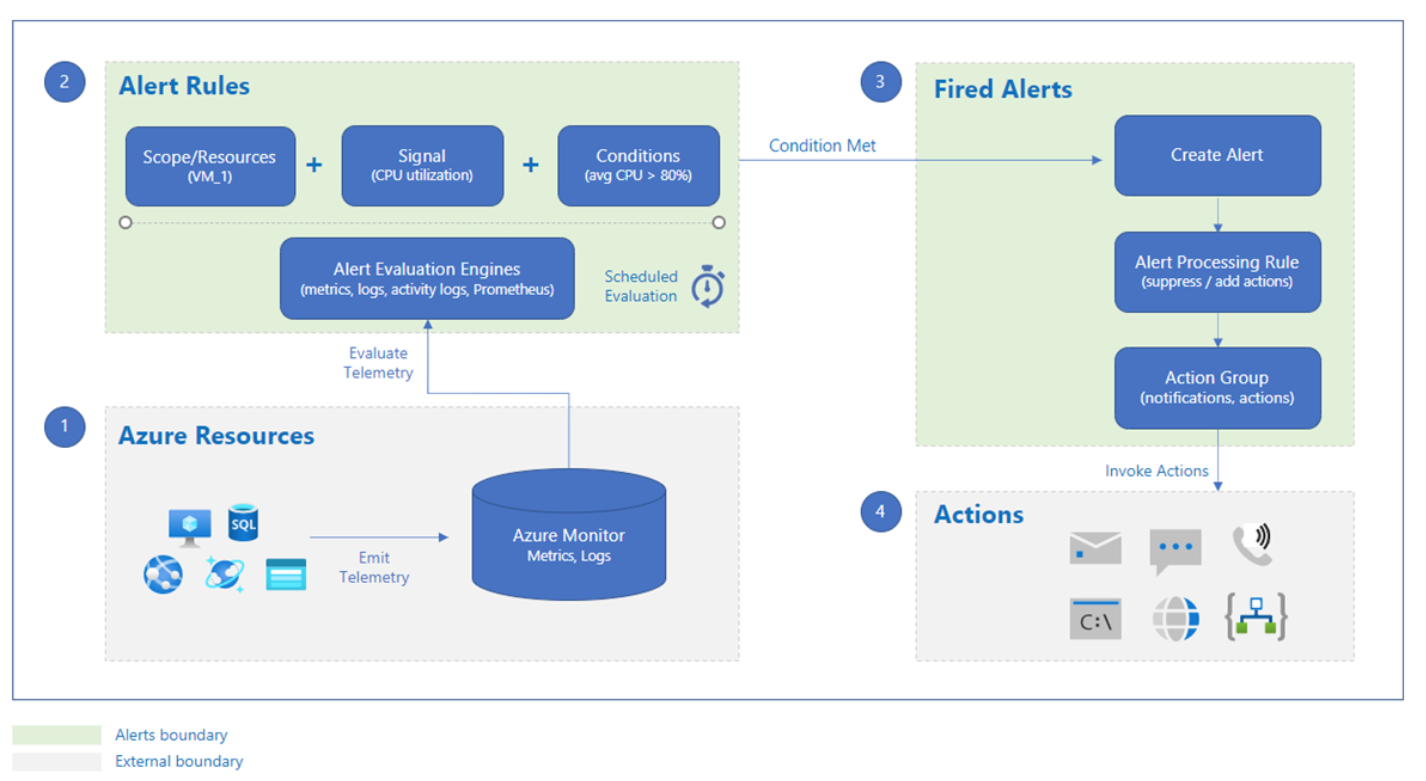

알람 발송을 위해서는 Alert Evaluation Engine이 약 5분 주기로 스케줄링이 되며 Condition 에는 최소 1분 단위부터 지정 할 수 있습니다. 그러므로 Alert 을 발송하기 위해서는 최소 1분 보다 큰 간격으로 Fired Alerts 이벤트를 통해 알림일 발송됩니다. (1분에서 5분 사이 이므로 평균 2~3분)

Alert(알람)

대부분의 Azure 리소스 에 Monitoring-Alerts 기능을 이용하여 사용자 정의 메트릭 또는 로그에 대해서 알람 설정을 통해 Email, SMS, Webhook 등을 통해 알림을 받을 수 있습니다.

알림을 보내기 위해서는 Actions Group 을 생성하게 되는데 Notifications 에는 Email, SMS, Notification Push, Voice call 로 알람을 발송 할 수 있으며, Actions 에서는 아래 그림 처럼 Function 부터 Webhook 까지 다양한 방법을 통해 알람 발송이 가능합니다.

다만, 조건을 충족하는 경우 알람을 발송하기 까지 5분 주기로 체크 하므로 최대 5분이 소요될 수 있습니다. 이를 줄이기 위해서는 알람 발송 엔진에서 알람을 발송 하는게 아닌, Logic App, Function App 등으로 주기적으로 Log Analytics Workspace 의 로그를 확인하여 직접 알람 발송을 구현 할 수 있습니다.

예를 들어 10초 주기로 Logic App 또는 Azure Function 앱을 실행하며 로그를 쿼리하여 조건에 맞는지 확인 하는 경우에는 이벤트 발생 후 1분 10초 이후에 알람을 원하는 형태로 받을 수 있습니다.

리소스에서 메트릭 추세에 대한 알람 설정 방법

리소스의 모니터링-알림을 선택 하고 새 알림을 선택하여 알림 규칙 선택
조건 탭에서 시그널을 선택 (예제에서는 CPU 사용율 80% 사용), 체크 주기와 검토 기간을 각 1분으로 선택하고 작업 탭으로 이동
액션 그룹을 생성
알림 에서 Email 을 선택하여 받을 이메일을 적어주면 정의된 템플릿으로 메일이 발송됩니다.

상세한 로그 데이터 확인을 위해서 Notification 을 그대로 두고 Actions에 Azure Function 을 선택 하여 생성해 둔 Function 을 선택 하면 상세 로그 확인 가능.

상세 로그 확인을 위한 Function App 생성 방법

리소스 만들기 선택 후 Function App 또는 함수로 검색 후 만들기
런타임 스택을 PowerShell 뿐만 아니라 원하는 프로그래밍 언어 선택 후 Monitoring 에 반드시 Application Insights를 활성화 해야 합니다.
Function App 에서 Function 만들어서 알림 상세 로그 출력하기 위해서 생성된 함수앱의 개요에서 포탈에서 만들기 선택
HTTP 트리거 선택 후 기본값으로 만들기
만들어진 함수 앱의 내용 중 불필요한 내용을 삭제 하고 아래와 같이 변경 후 저장
상세 로그 확인을 위해 VM과 같은 이로스의 알림을 1~4단계 까지 진행 하고 4단계에서 작업 추가에서 Azure Function 을 다음처럼 방금 생성한 함수앱 선택 (테스트를 위해서 CPU 사용율을 1%로 설정함)
Function App 의 Log Stream 화면에 로그가 스트리밍으로 기록됨.

VM insights 를 통해 Log Analytics Workspace 에 기록이 된 로그를 매 10 초 마다 확인 하는 방법

VM 의 모니터링-insights 를 활성화(Log Analytics Workspace 가 없는 경우 생성 필요)

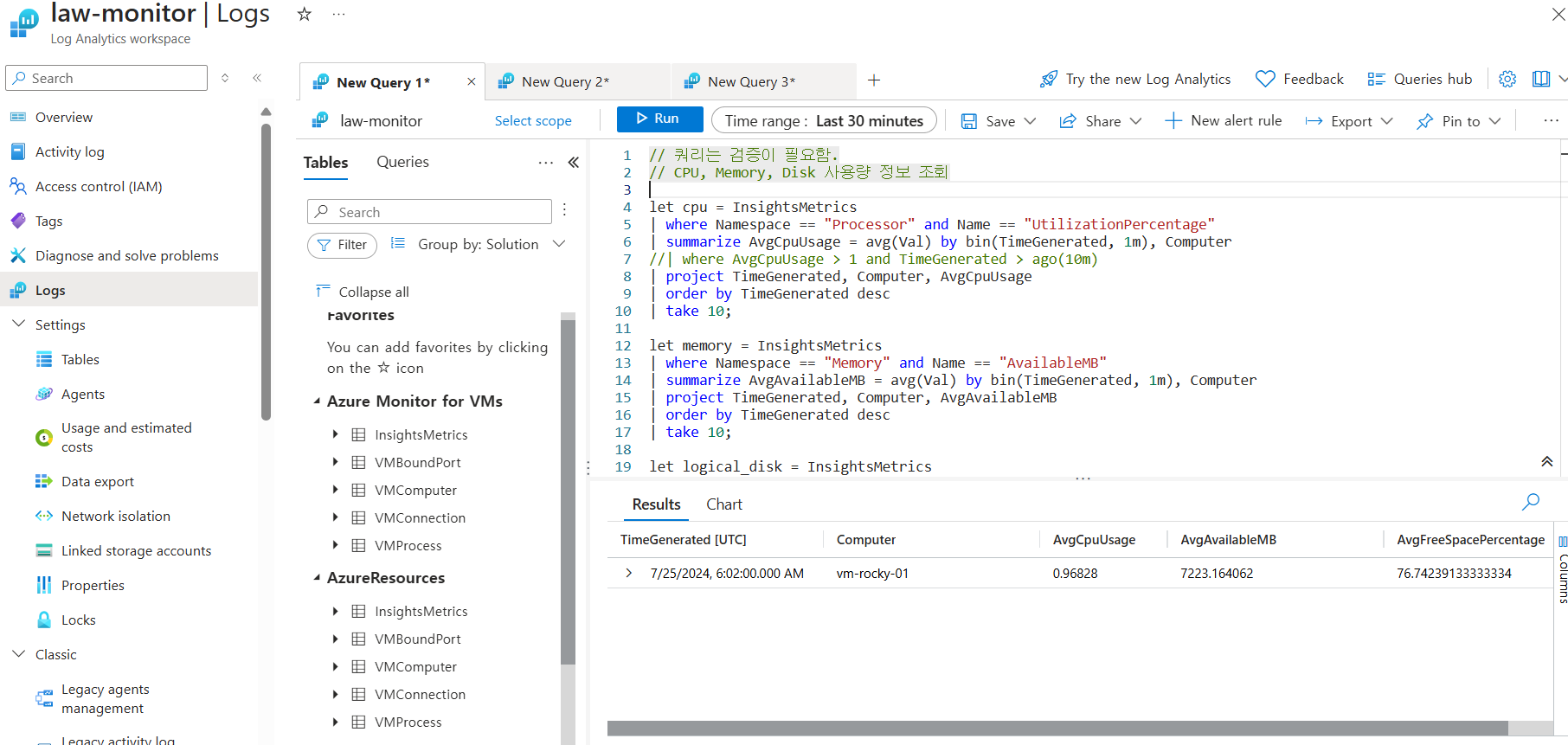

다음처럼 Log Analytics Workspace 의 Logs에서 쿼리를 통해 실행 중인 VM 의 CPU, Memory, Disk 에 관련된 메트릭 추출 가능

(사용된 쿼리)

// 쿼리는 검증이 필요함.
// CPU, Memory, Disk 사용량 정보 조회

let cpu = InsightsMetrics
| where Namespace == "Processor" and Name == "UtilizationPercentage"
| summarize AvgCpuUsage = avg(Val) by bin(TimeGenerated, 1m), Computer
//| where AvgCpuUsage > 1 and TimeGenerated > ago(10m)
| project TimeGenerated, Computer, AvgCpuUsage
| order by TimeGenerated desc
| take 10;

let memory = InsightsMetrics
| where Namespace == "Memory" and Name == "AvailableMB"
| summarize AvgAvailableMB = avg(Val) by bin(TimeGenerated, 1m), Computer
| project TimeGenerated, Computer, AvgAvailableMB
| order by TimeGenerated desc
| take 10;

let logical_disk = InsightsMetrics
| where Namespace == "LogicalDisk" and Name == "FreeSpacePercentage"
| summarize AvgFreeSpacePercentage = avg(Val) by bin(TimeGenerated, 1m), Computer
| project TimeGenerated, Computer, AvgFreeSpacePercentage
| order by TimeGenerated desc
| take 10;

cpu | join kind=inner(memory) on Computer, $left.TimeGenerated == $right.TimeGenerated
| join kind=inner(logical_disk) on Computer, $left.TimeGenerated == $right.TimeGenerated
| project TimeGenerated, Computer, AvgCpuUsage, AvgAvailableMB, AvgFreeSpacePercentage
| order by TimeGenerated desc

| take 1

위 쿼리와 유사하게 특정 쿼리를 일정 시간마다(매 10초, 매 1분 주기 등) 호출하기 위해서는 Azure Function 을 생성할 때 HTTP Trigger 가 아닌 Timer trigger 사용(10초 마다 실행 하려면 다음처럼 cron 표현식 설정)

함수 내에서 REST API 로 Log Analytics Workspace 의 로그를 확인하기 위해 앱 등록

Entra ID 에서 앱 등록 선택 하여 앱 만들기

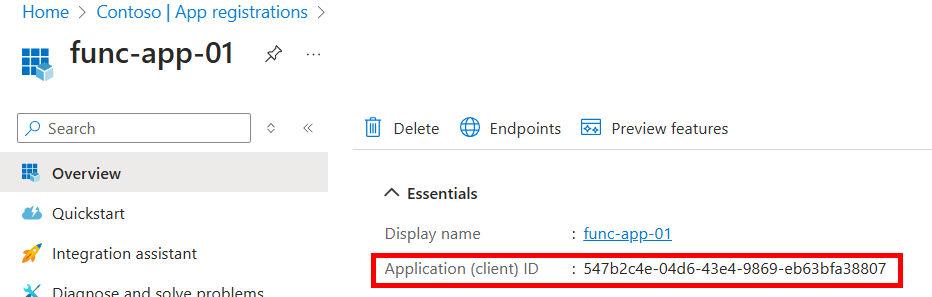

앱이 만들어 지면 앱 ID 를 메모장에 복사
인증서 및 비밀 에서 클라이언트 비밀 만들기
만들어진 앱 secret 를 메모장에 복사 (이 키는 한번만 보여지므로 반드시 복사 필요)
API Permission 에서 permission 추가 클릭 후 APIs my organization use 탭에서 log 로 검색하여 Log Analytics API 선택 후 Delegated permissions 선택하여 Data.Read 체크
다음처럼 권한이 추가됨을 확인

함수 앱 생성하여 내용을 다음과 같이 작성

# 변수 설정
$tenantId = "<테넌트 ID>"
$clientId = "<앱 ID>"
$clientSecret = "<앱 secret>"
$resource = "https://api.loganalytics.io"

# API 엔드포인트 URL
$url = "https://login.microsoftonline.com/$tenantId/oauth2/token"

# 요청 본문 데이터 (폼 데이터 형식)
$body = @{
    grant_type    = "client_credentials"
    client_id     = $clientId
    client_secret = $clientSecret
    resource      = $resource
}

# POST 요청 보내기
$response = Invoke-RestMethod -Uri $url -Method Post -ContentType "application/x-www-form-urlencoded" -Body $body

# 응답 출력
$response

$access_token = $response.access_token




$url = "https://api.loganalytics.io/v1/workspaces/<Log Analytics Workspace ID>/query"

# 요청 본문 데이터 (JSON 형식)
# Kusto 쿼리를 필요한 형태로 변경
$body = @{
    "query" = @"
InsightsMetrics
| where Namespace == 'Processor' and Name == 'UtilizationPercentage'
| summarize AvgCpuUsage = avg(Val) by bin(TimeGenerated, 1m), Computer
| where AvgCpuUsage > 1 and TimeGenerated > ago(10m)
| project TimeGenerated, Computer, AvgCpuUsage
| order by TimeGenerated desc
| take 1
"@
} | ConvertTo-Json




# HTTP 헤더 설정 (JSON 형식으로 데이터 전송을 지정)
$headers = @{
    "Authorization" = "Bearer $access_token"
    "Accept"        = "application/json"
    "Content-Type"  = "application/json"
}

# POST 요청 보내기
$response = Invoke-WebRequest -Uri $url -Method Post -Body $body -Headers $headers
$response.content

# JSON 문자열을 PowerShell 객체로 변환
$jsonObject = $response.content | ConvertFrom-Json

# 파싱된 데이터 접근 예제
$primaryResult = $jsonObject.tables | Where-Object { $_.name -eq "PrimaryResult" }
$columns = $primaryResult.columns
$rows = $primaryResult.rows


# 데이터 출력 (쿼리에 따라 출력 값도 변경)
# 조건에 따라 알림이 필요한 경우 알림 발송
foreach ($row in $rows) {
    $timeGenerated = $row[0]
    $computer = $row[1]
    $avgCpuUsage = $row[2]

    Write-Output "TimeGenerated: $timeGenerated"
    Write-Output "Computer: $computer"
    Write-Output "AvgCpuUsage: $avgCpuUsage"
}
